Descrição do problema:

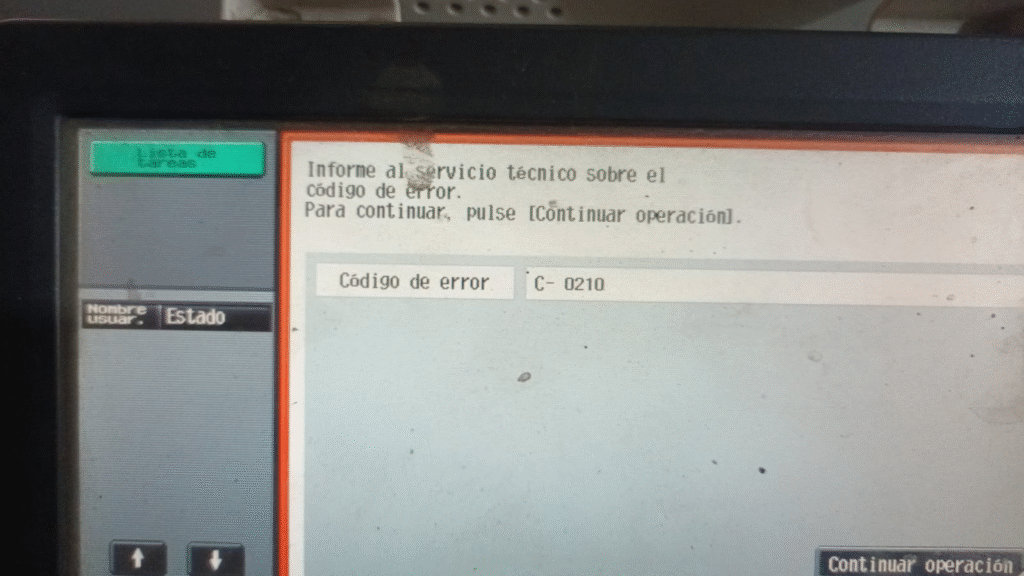

O erro C-0210 está relacionado a uma falha no elevador LCT (Large Capacity Tray). Ocorre quando os sensores responsáveis por detectar o movimento de subida e descida do elevador de papel não conseguem concluir sua função dentro do tempo estabelecido pelo equipamento.
📌 Possíveis causas:
🔹 Sensor de limite de elevação superior (PS54)
🔹 Sensor de limite de descida inferior (PS5D)
🔹 Sensor do motor do elevador (PS5A)
🔹 Sensor de sobrecurso descendente (PS57)
🔹 Placa de controle (PCCB51)
🛠️ Solução passo a passo:
1️⃣ Verifique o conector entre o PS54 e a placa PCCB51 (CN20) → Certifique-se de que esteja conectado corretamente.
2️⃣ Verifique o conector entre o PS5D e a placa PCREYB (CN2).
3️⃣ Verifique o conector entre PS5A e PCREYB (CN2).
4️⃣ Verifique o conector entre o PS57 e a placa REYB (CN2).
5️⃣ Execute o teste do sensor PS54 na E/S.
6️⃣ Execute o teste do sensor PS5D na E/S.
7️⃣ Execute o teste do sensor PS5A na E/S.
8️⃣ Execute o teste do sensor PS57 na E/S.
9️⃣ Se depois de tudo isso persistir, substitua a placa PCCB51 .
✅ Conclusão:
O erro C-0210 está diretamente relacionado a uma falha no sistema de elevação de papel. É essencial verificar os sensores e as conexões antes de considerar a substituição da placa-mãe. Na maioria dos casos, o problema é corrigido com uma limpeza completa ou reconexão.
🔌 Recomendação preventiva:
Para evitar esses tipos de falhas, é recomendável usar um bom estabilizador de tensão e realizar manutenção preventiva regular nos sensores de papel LCT.
